Petunjuk Perawatan Instrument ball valve

Katup instrument ball valve adalah jenis katup penutup yang dirancang untuk mengontrol aliran fluida berbentuk gas, cairan, dan uap dalam jaringan perpipaan. Katup ini bekerja dengan cara memutar bola berlubang di tengahnya pada bagian bodi yang berfungsi untuk memungkinkan atau menghalangi aliran. Bola ditempatkan di antara dua dudukan (Seat) dan dihubungkan ke mekanisme operasi putaran melalui poros handel. Ketika posisi permukaan lubang pada bola (ball) tegak lurus terhadap arah aliran, katup akan menghentikan aliran fluida (close Position). Sebaliknya, ketika permukaan lubang sejajar dengan arah aliran, fluida akan melewatinya, dengan laju aliran yang ditentukan oleh diameter lubang (orifice) yang terbuka.
Katup instrument ball valve termasuk dalam kategori katup seperempat putaran (90 derajat) dan katup ini dapat dioperasikan secara manual atau melalui aktuator secara pneumatic atau secara electrical. Metode paling umum untuk mengoperasikan katup bola adalah menggunakan kunci pas atau tuas yang diputar secara manual oleh operator. Torsi yang diterapkan akan memutar lengan tuas 90 derajat, searah jarum jam untuk posisi menutup (close) atau berlawanan arah jarum jam untuk posisi membuka (open). Jika secara visual Lengan tuas (handel) yang sejajar dengan arah pipa menandakan katup terbuka, sementara lengan tuas yang tegak lurus dengan pipa menandakan katup tertutup.

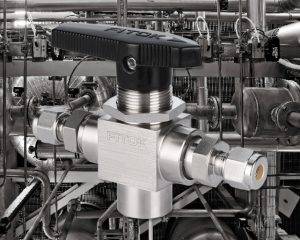

Instrument ball valve
Instrument ball valve

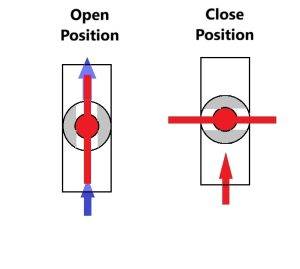

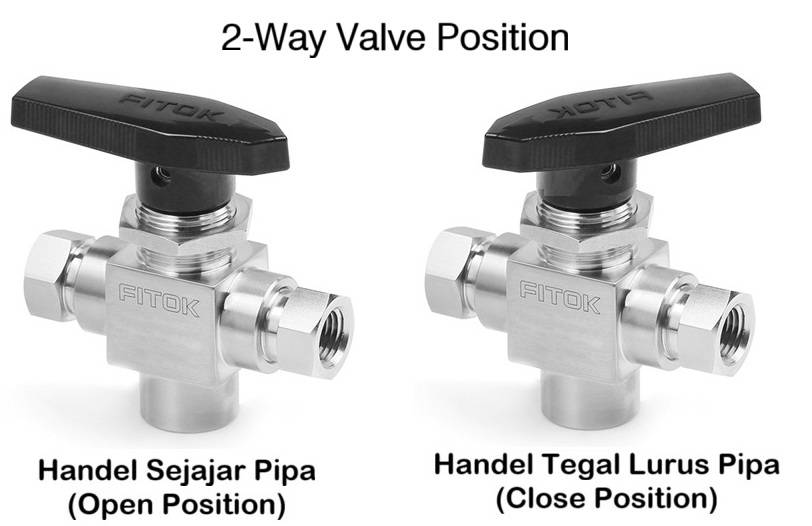

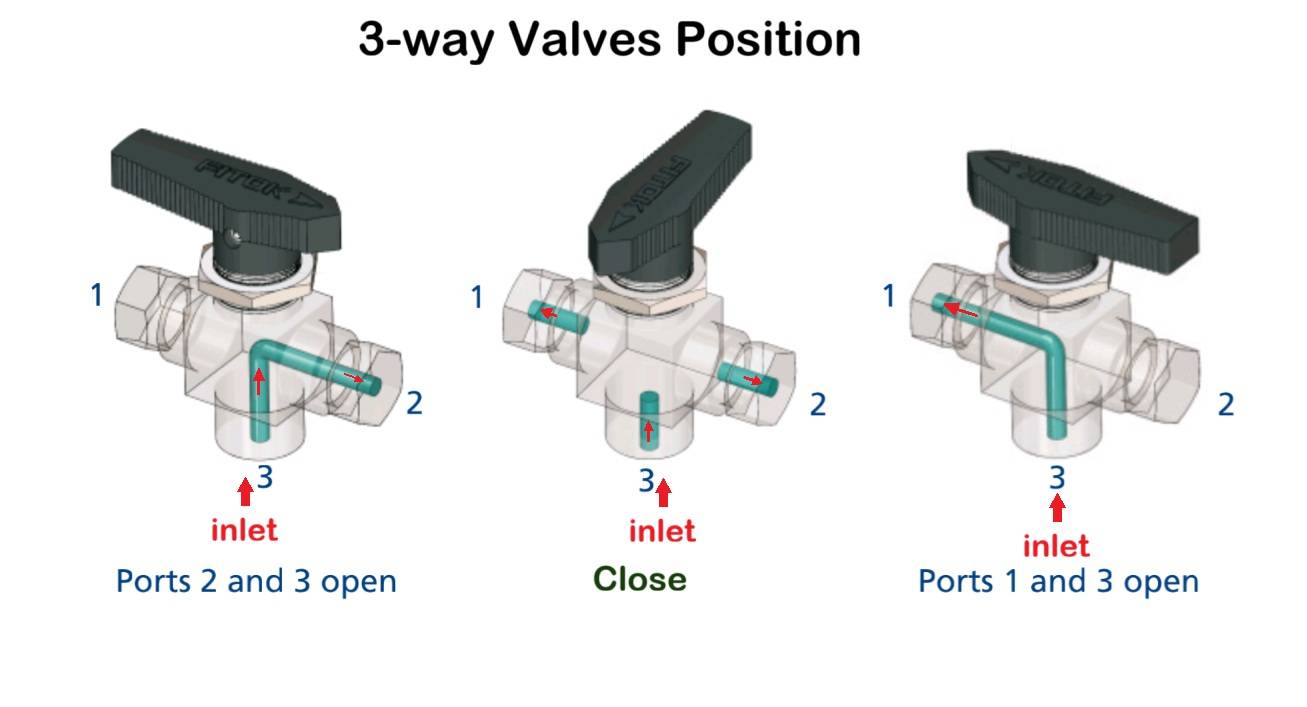

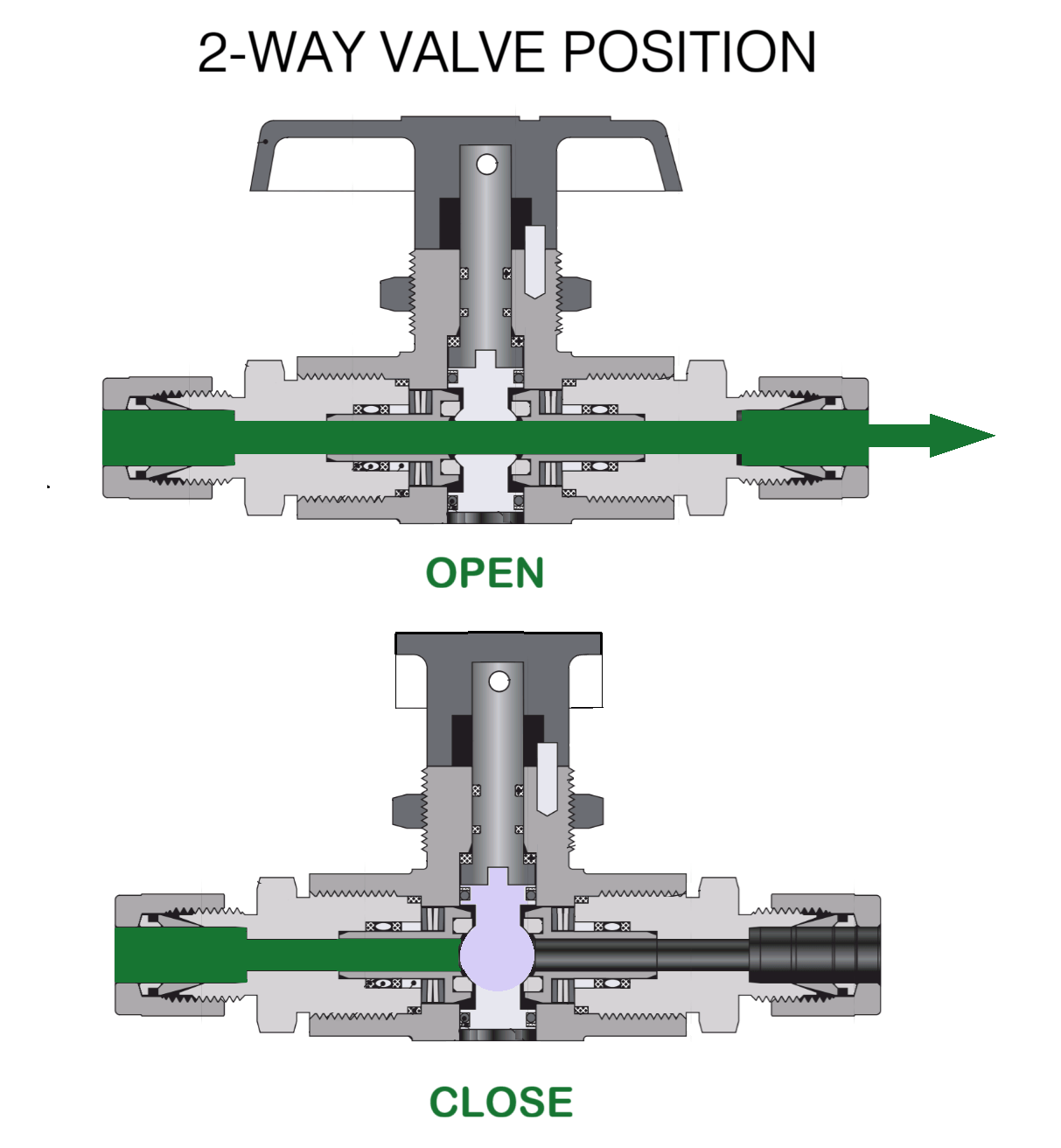

Posisi On/Off untuk instrument ball valve

Peringatan: Instrument ball valve

1. Sebelum perawatan katup, lepaskan tekanan sistem, lalu buka dan tutup katup beberapa kali.
2. Mungkin terdapat residu media sistem di katup, bersihkan media tersebut.
3. Suku cadang yang perlu dilumasi telah dilumasi di pabrik sebelum pengiriman, jangan dilumasi ulang atau diganti pelumasnya.

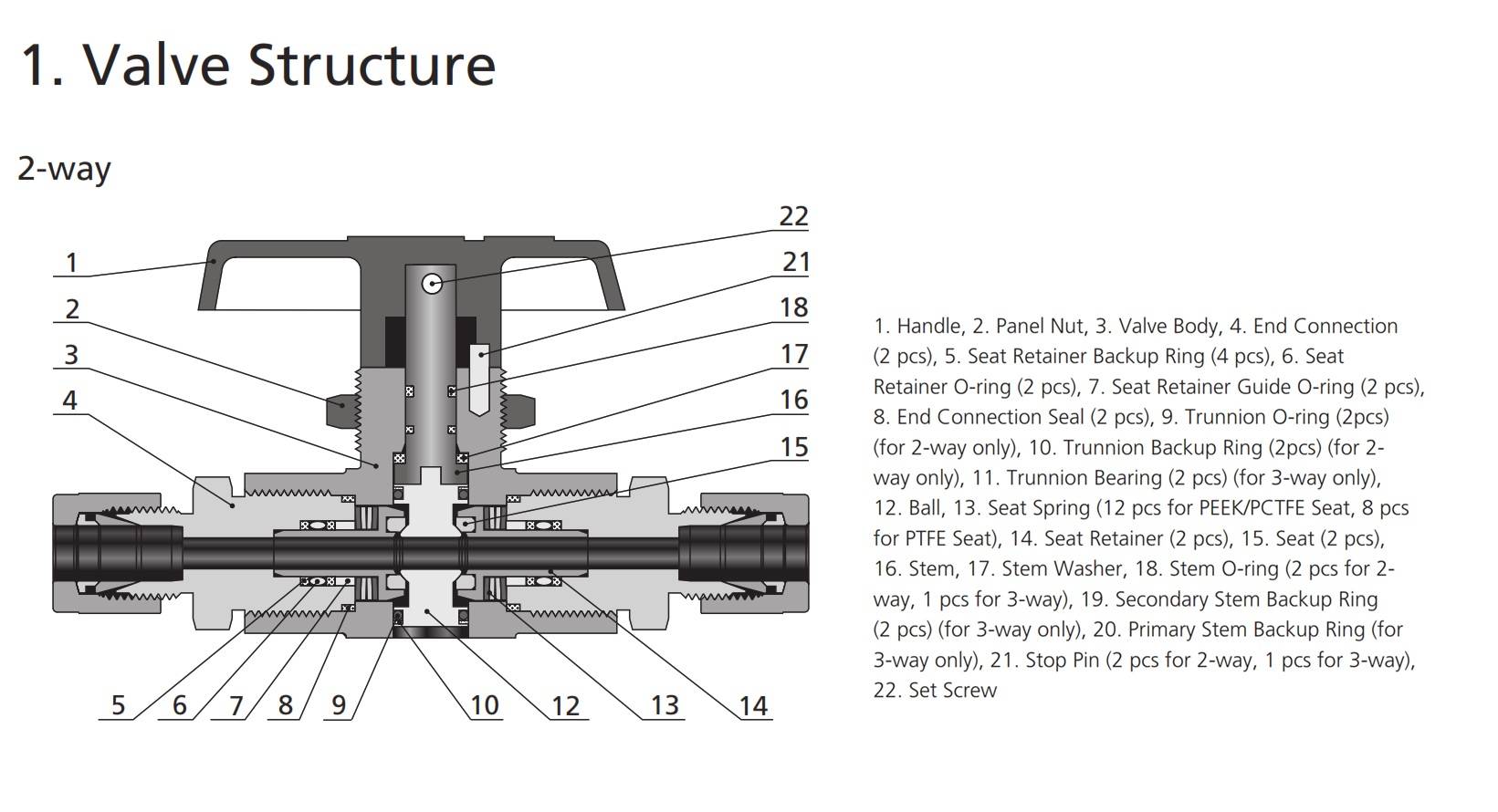

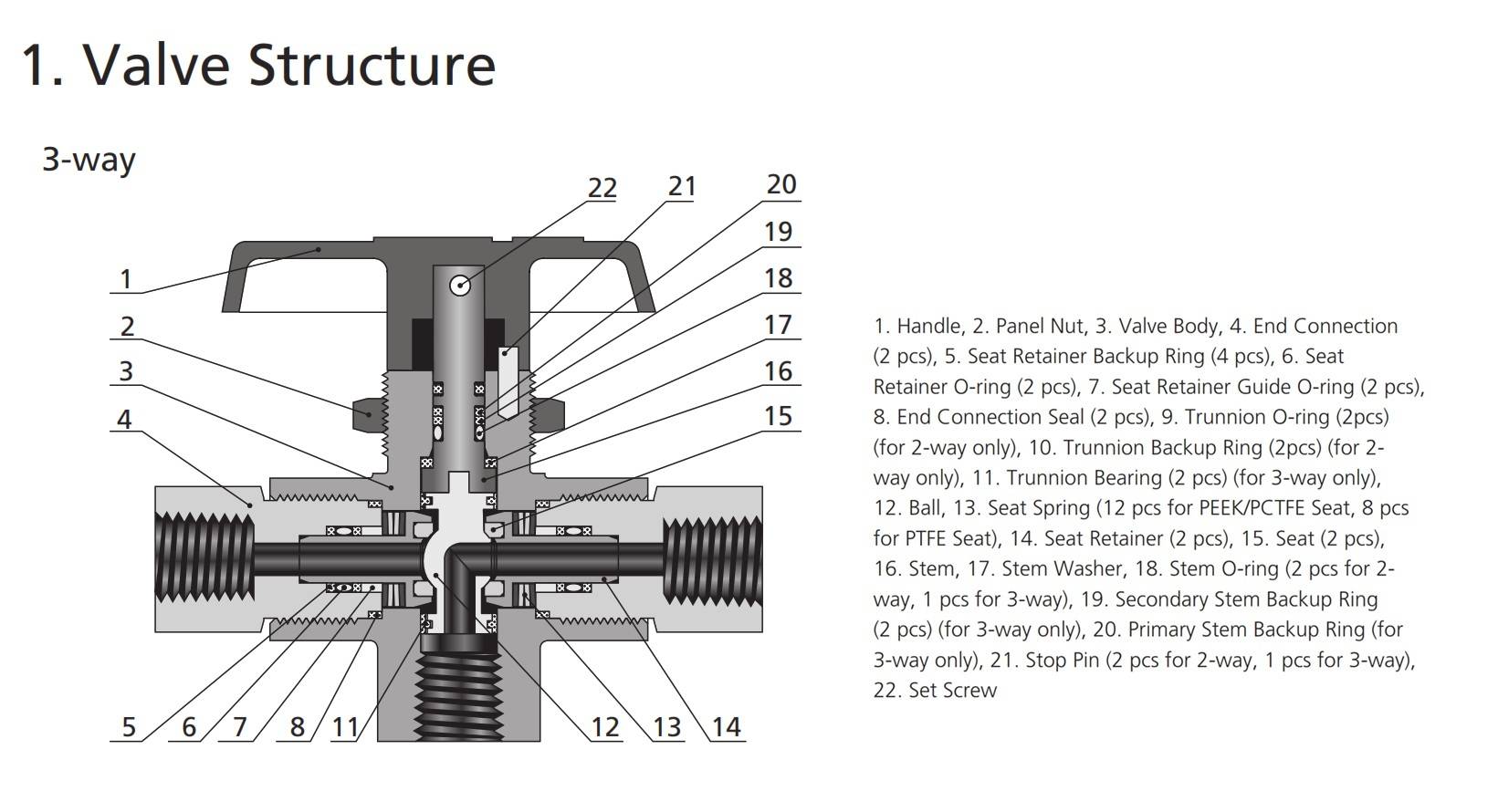

1. Struktur Valve instrument ball valve

1. Gagang (Handle)
2. Mur Panel (Panel Nut)
3. Badan Katup (Valve Body)
4. Sambungan Ujung (End Connection) (2 pcs)
5. Cincin Cadangan Penahan Dudukan (Seat Retainer Backup Ring) (4 pcs)
6. Cincin-O Penahan Dudukan (Seat Retainer O-ring) (2 pcs)
7. Cincin-O Pemandu Penahan Dudukan (Seat Retainer Guide O-ring) (2 pcs)
8. Segel Sambungan Ujung (End Connection Seal) (2 pcs)
9. Cincin-O Trunnion (Trunnion O-ring) (2pcs) hanya untuk 2 arah (for 2-way only)
10. Cincin Cadangan Trunnion (Trunnion Backup Ring) (2pcs) untuk 2 arah
11. Bantalan Trunnion (Trunnion Bearing) (2 pcs) untuk 3 arah (for 3-way only)
12. Bola (Ball)
13. Pegas Dudukan (Seat Spring) (12 buah untuk Dudukan PEEK/PCTFE, 8 buah untuk Dudukan PTFE
14. Penahan Dudukan (Seat Retainer) (2 pcs)
15. Dudukan (Seat) (2 pcs)
16. Batang (Stem)
17. Ring Batang (Stem Washer)
18. Cincin-O Batang (Stem O-ring) (2 buah untuk 2 arah, 1 buah untuk 3 arah)
19. Cincin Cadangan Batang Sekunder (Secondary Stem Backup Ring ) (2 buah) (hanya untuk 3 arah)
20. Cincin Cadangan Batang Primer (Primary Stem Backup Ring ) (hanya untuk 3 arah)
21. Pin Penghenti (Stop Pin ) (2 buah untuk 2 arah, 1 buah untuk 3 arah)
22. Sekrup Pengatur (Set Screw)

Instrument ball valve
Instrument ball valve

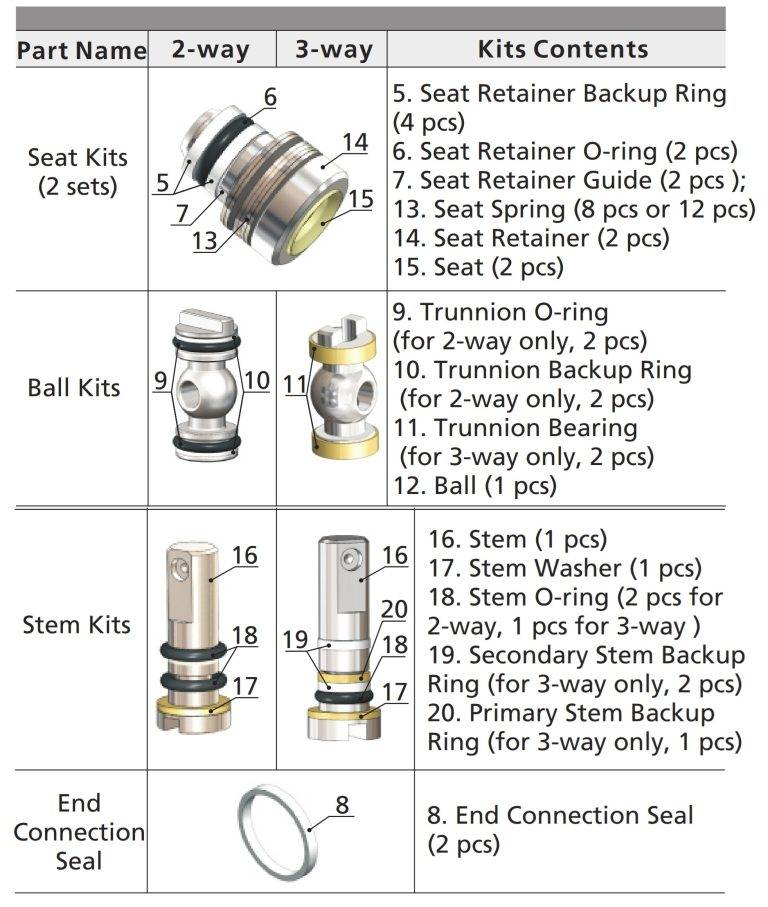

2. Spare Parts instrument ball valve

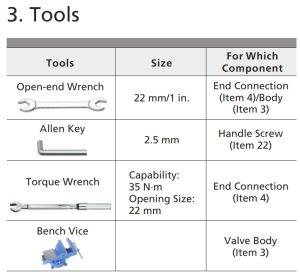

3. Tools

Instrument ball valve

4. Pembongkaran dan Pemasangan Kembali Katup 2 Arah untuk instrument ball valve

4.1 Pembongkaran

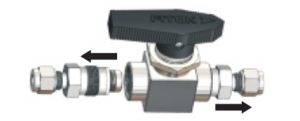

4.1.1 Pegang badan katup (Item 3) pada ragum bangku atau kunci pas ujung terbuka, lalu lepaskan 2 Sambungan Ujung (Item 4) dari katup dengan kunci pas ujung terbuka

instrument ball valve

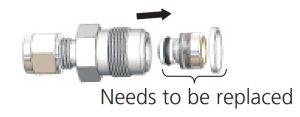

4.1.2 Lepaskan Kit Dudukan (termasuk item 5, 6, 7, 13, 14, 15) dan Segel Sambungan Ujung (Item 8).

4.1.3 Lepaskan sekrup pegangan (Item 22) dengan kunci Allen dan turunkan pegangan (Item 1).

instrument ball valve

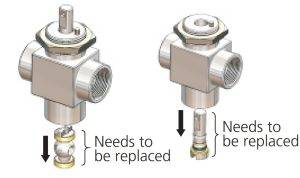

4.1.4 Tekan bagian atas batang (16) ke bawah dan keluarkan kit bola dan kit batang dari lubang bawah badan katup (Item 3).

instrument ball valve

4.1.5 Bersihkan semua pelumas dan kontaminan dari dalam Badan katup (Item 3) dengan hati-hati.

4.2 Pemasangan Kembali

4.2.1 Bersihkan semua pelumas dan kontaminan dari Sambungan Ujung (Item 4).
4.2.2 Periksa Pegas Dudukan (Item 13) untuk memastikannya terpasang dengan benar.

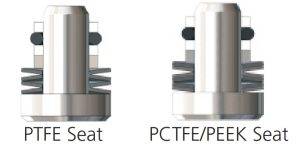

Perhatian: Katup dengan dudukan PTFE memiliki 4 pegas dudukan di setiap kit dudukan, sedangkan katup dengan dudukan PCTFE atau PEEK memiliki 6 pegas dudukan di setiap kit dudukan.

4.2.3 Insert Seat Kit into End Connection (Item 4) and put 1 piece of End Connection Seal (Item 8) onto each End Connection (Item 4) respectively.

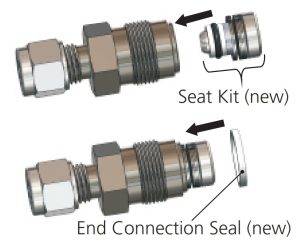

4.2.3 Masukkan Kit Dudukan ke Sambungan Ujung (Item 4) dan pasang 1 buah Segel Sambungan Ujung (Item 8) pada masing-masing Sambungan Ujung (Item 4).

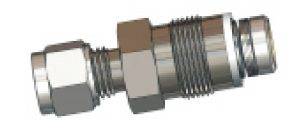

Sekarang pemasangan kembali sambungan ujung sudah selesai.

instrument ball valve

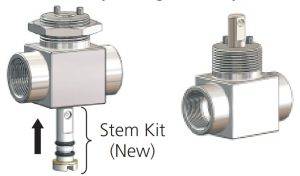

4.2.4 Masukkan Stem Kit ke dalam Badan melalui lubang bawah, lalu dorong Stem (Item 16) ke atas hingga Stem mencapai ujung atas bagian dalam Badan.
Perhatian: Jangan menggores dinding bagian dalam badan katup selama perakitan.

instrument ball valve

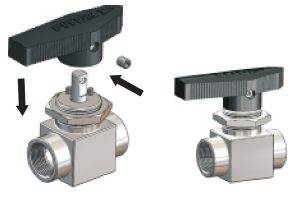

4.2.5 Letakkan Pegangan (Item 1) di bagian atas Batang (Item 16), sejajarkan lubang sekrup set Pegangan dengan lubang Batang, lalu gunakan Kunci Allen untuk memasang Sekrup Set ke dalam lubang dan kencangkan Sekrup Set.

instrument ball valve

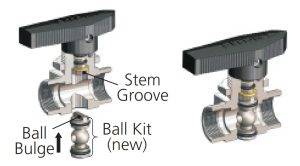

4.2.6 Masukkan Kit Bola ke dalam Badan melalui lubang bawah (tonjolan Bola mengarah ke atas), lalu tekan Kit Bola untuk memastikan tonjolan Bola masuk ke dalam alur Batang. Putar pegangan untuk menguji, jika Bola berputar, tonjolan Bola masuk dengan baik.
Perhatian: Kit Bola harus diganti untuk memastikan segel antibocor antara Bola dan Kit Dudukan yang baru.

4.2.7 Tutup katup sepenuhnya (Pegangan tegak lurus terhadap saluran pipa).

instrument ball valve

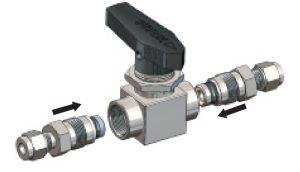

4.2.8 Masukkan Sambungan Ujung (Item 4) ke dalam Bodi, tahan Bodi dengan Ragum Bangku atau kunci pas ujung terbuka, lalu kencangkan masing-masing Sambungan Ujung dengan torsi 35 N.m menggunakan kunci torsi.
Perhatian: Pastikan katup tertutup sebelum mengencangkan, atau dudukan dapat rusak.

instrument ball valve

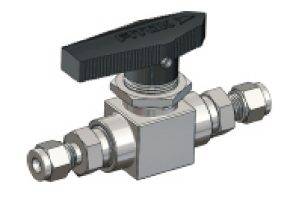

Sekarang perakitan kembali katup 2 arah sudah selesai.

instrument ball valve
